Guía Express para Principiantes

Definiciones y consejos para optimizar el proceso de impresión en 3D.

Usos más comunes para las impresiones 3D en el mundo

MAQUETAS ARQUITECTÓNICAS

PROTOTIPOS

INGENIERÍA

PARTES MECÁNICAS

MOLDES

INDUSTRIA MÉDICA

INDUSTRIA AUTOMOTRIZ

ACCESORIOS DE MODA

ARTISTAS

MUSICA

INDUSTRIA ALIMENTICIA

JUGUETES

¿Qué son las impresiones 3D?

Definición de Impresión 3D

La impresión 3D es un proceso en el que un material plástico o derivado, se moldea por adición para tomar una forma específica de acuerdo a un modelo desarrollado por computadora. El proceso lo que hace es calentar el material plástico a una temperatura determinada hasta que se puede verter para que tome una forma determinada, solidificandose al enfriarse.

Tipo de Archivos y programas que se necesitan para imprimir en 3D

STL y OBJ

Existen muchos programas utilizados por diseñadores para generar objetos 3D como por ejemplo:

AutoCad, Sketchup, 3dMax, Rhino, Meshmixer, Blender, etc.

La mayoría de ellos son exportables entre sí, debes escoger la opción de "exportar a" y escoges el formato STL u OBJ.

Así, por ejemplo, el sketchup puede abrir un archivo 2D, lo levantas en 3D, lo exportas a 3DS y lo abres en Rhino, de Rhino lo exportas a STL.

También podrías abrirlo directo en Rhino, levantarlo en 3D y exportarlo a STL u OBJ.

Si quieres editar algo muy fácilmente puedes usar Tinkercad en línea y cuando lo tengas listo lo exportas a STL u OBJ.

Una vez tengas el objeto en STL u OBJ nos envías el archivo por e-mail.

¿Dónde puedo conseguir diseños para imprimir?

Thingiverse, Tinkercad, Turbosquid y muchos más.

Hay muchos sitios en la web de donde puedes bajar archivos listos para imprimir.

Te sorprenderás todo lo que puedes encontrar.

Thingiverse y Tinkercad son gratuitos pero si buscas algo muy especial en otros sitios, tendrías que pagar un fee, pues generalmente son diseñadores que venden su trabajo online.

Al escoger el archivo que te guste, selecciona bajarlo en STL.

¿Dónde puedo diseñar algo yo mismo(a)?

Tinkercad - Recomendado para principiantes

www.tinkercad.com

Suscríbete e ingresa al editor, descubrirás que tienen figuras geométricas que puedes editar, también tienen letras, acoples y engranajes.

Puedes hacer letreros, llaveritos, broches, y si eres creativo puedes aprovechar todo el potencial de éste simple y sencillo programa online, muy recomendado, pues también puedes subir archivos STL obtenido a través de otros sitios y los puedes editar en Tinkercad.

¿Puedo imprimir a partir de una foto o una imagen?

- OJO -
FOTO, O DIBUJO A MANO NO SE PUEDEN CONVERTIR A 3D PUES NO CUENTAN CON SUFICIENTE INFORMACIÓN.

La pregunta existe porque muchísimas veces nos mandan una foto, un bitmap o un dibujo a mano pidiéndonos una cotización o manufactura inmediata.

Con un dibujo 2D o una foto no nos es posible cotizarle una impresión, pues lo que requerimos para cotizar es un archivo en formato de impresión 3D "stl" u "obj" listo para imprimir.

El software de una impresora 3D no es capaz de realizar un modelo 3D a partir de una imagen plana de manera automática. Eso requiere trabajarse y vas a tener que invertir un poco más de tiempo y dinero para lograrlo.

Sigue leyendo para conocer formas en que podrías obtener un modelo 3D a partir de fotografías o imágenes.

¿Cómo convertir una imagen en 3D?

Convierte tu logo o imagen a 3D con ayuda de CONVERTIO y THINGIVERSE

Sube la imagen en alta resolución, como un logo, una silueta, formas, al sitio convertio.com y transfórmala a formato SVG. Una vez transformado lo bajas, vas a Thingiverse.com, te inscribes, abres nuevo proyecto e importas tu archivo SVG. Ahora estará listo para extruir y colocar sobre otras figuras.

Toma de múltiples fotografías

Existe software en el mercado que es capaz de convertir fotografías en un modelo 3D.
Para tal fin tendrías que tomar entre 30 y 40 fotografías del objeto en diferentes ángulos y subirlo al programa para que te genere un 3D. Ten en cuenta que el resultado no es tan fiel como si escanearas a la persona o al objeto directamente con un escáner y app especializados.

Extruir imágenes en 2D para darle espesor

Si lo que necesitas únicamente es un relieve de la imagen, es más fácil, pues importas la imagen a un programa de modelado 3D, le dibujas encima, le das espesor y la levantas (extrusión).
También podrías utilizar Adobe Illustrator o Inkscape para hacer "trace bitmap" y obtienes la silueta, que luego exportas a tu programa 3D para hacerla relieve, es decir, darle expesor.

3D Scanning

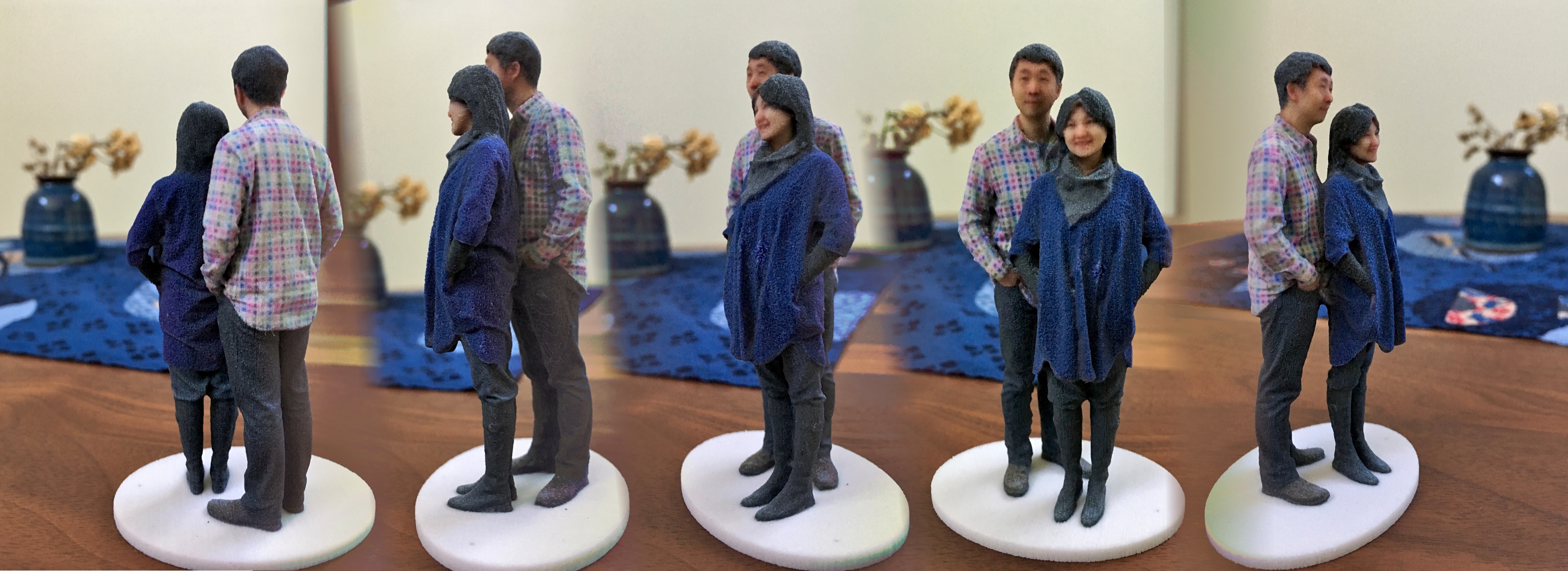

Esta sería la mejor forma para obtener un objeto 3D más definido de una persona o un objeto sin tener que modelarlo de cero.
Necesitarías una aplicación para tu celular y una cámara especial, o un escaner 3D.
Toma en cuenta que para escanear una persona ésta debe permanecer completamente inmóvil por varios minutos.

Servicios Profesionales de un
Diseñador 3D o un Servicio de Reconstrucción Online

Un diseñador 3D o algunas aplicaciones en línea pueden reconstruir la geometría de una imagen en un objeto 3D a partir de una sóla foto. Ten en cuenta que es un trabajo complejo.

Lo mejor en la mayoría de los casos es levantar el modelo de manera profesional con software especializado. Una vez resuelto el tema de convertir 2D a 3D entonces nos envías por e-mail el archivo para impresión 3D.

¿Por qué no podemos cotizar con información "aproximada"?

Porque al tener en nuestro poder el archivo de impresión 3D podemos definir:

Si el objeto es fabricable, o sea si no tiene errores.
Si necesita soportes extras durante la impresión (representa material extra, dependiendo de la forma del objeto) y eso aumenta la cantidad de material a cotizar.
Horas de impresión, y eso le indica a usted si el modelo estará listo cuando lo necesita.

¿Qué equipo se utiliza para imprimir en 3D?

Tipos de Impresora

En el mercado existen unos 9 tipos de impresoras 3D.
Las que utilizamos en nuestro taller son impresoras 3D de fabricación por deposición de filamento fundido (FFF por sus siglas en inglés) de código abierto, es la impresora 3D más utilizada en el mundo.

¿Con qué materiales imprime Multitask?

Filamento PLA

PLA es uno de los filamentos más populares en la impresión 3D. Uno de sus principales atributos es que es biodegradable. Es el filamento más utilizado en la industria de impresión 3D. Se imprime fácilmente, extruye a 180 °C y tiene una amplia variedad de mezclas. Todo esto lo convierte en la opción estándar tanto para principiantes como para profesionales, pero también existe esta otra característica menos citada y bastante única: el PLA es biodegradable y amigable con la naturaleza. La razón, por supuesto, es que el PLA es de la naturaleza.

Pero no se preocupe, que a condiciones normales de ambiente en casa, auto u oficina, por ejemplo, su objeto impreso duraría muchos años.

¿Cuánto tiempo demora una impresión 3D?

Depende de tu modelo.

Una impresión 3D por más sencilla que sea podría tomar desde 2 horas hasta días.

Hay que tomar en cuenta el tamaño, relleno y soportes.

Así que debes mandar a hacer la impresión con suficiente tiempo de antelación.

Muchos de nuestros clientes tienen deadlines muy apretados, les sugerimos tomen en consideración 3 a 4 días dedicados a impresión 3D dentro de su cronograma, para que todo les quede perfecto.

Pregúntanos por el tiempo de impresión cuando solicites una cotización, pues usualmente tenemos una cola de trabajo.

Pero yo ví un video que imprime 3D super rápido

Si viste un video de una impresora 3D imprimiendo muy rápido, no creas que en realidad es así.

Lo que ves en redes sociales imprimiendo rápido 3D es en realidad un "time lapse" o cámara rapida.
La velocidad de impresión depende de tamaño, tipo de relleno, soportes, nivel de detalle, entre otros.
En nuestro caso, la impresión se realiza por adición de filamento, pero el filamento debe ir derritiéndose para ir acumulándose uno encima del otro para ir formando un objeto, y ese proceso no es instantáneo.

¿En qué colores se imprime?

Existen filamentos de todos los colores.

En el mercado hay filamentos de variedad de colores, sin embargo las impresiones 3D más fáciles, rápidas y económicas son las "monocromáticas" o sea, de un sólo color, como la imagen a la derecha.
Las impresiones de múltiples colores no son tan comunes, llevan más tiempo y son realizadas en máquinas más complejas.
También las puedes pintar con spray o acrílicos para lograr los detalles que deseas.

¿Puedo pintar los modelos impresos en 3D?

Sí, el límite es tu creatividad.

Los puedes pintar con spray, pinturas acrílicas, marcadores permanentes, todo está en tu creatividad y curiosidad.

¿Qué debo hacer para que mi maqueta arquitectónica se imprima sin errores?

Evitando errores

Recomendamos que las maquetas arquitectónicas que muestran paredes interiores o muros perimetrales sean en escala 1:100, 1:75, 1:50, 1:25, o superiores, pues un espesor menor desestabiliza la estructura de la maqueta.

Procure también que la maqueta sea un objeto 3D sólido. Estructuras (paredes y columnas) huecas serán vista como errores en el software de impresión.

Si la maqueta resulta ser más grande que la cama de impresión, sencillamente la dividiremos en partes para luego pegarlas.

¿Qué me recomiendan hacer si mi modelo o maqueta no es viable para imprimir?

makeprintable.com

Si tu archivo está dándote problemas, subes tu file a makeprintable, el sitio lo revisa, lo corrige en unos minutos y una vez bajas el file corregido nos envías el "stl".
El sitio te permite corregir un par de archivos de manera gratuita.

¿Sabías que más de la mitad de los modelos que nos envían están defectuosos?

Los problemas más comunes son:
* Objetos sueltos que no están conectados a nada.
* Superficies sin espesor, el software de la impresora no las lee e imprime errores.
* Objetos huecos. La impresora necesita objetos sólidos.

Top Tips

1. No debe haber objetos huecos.
2. Las superficies deben tener espesor.
3. No debe haber objetos sueltos en el modelo.
4. Si hay voladizos, es mejor que sean menores de 45 grados de inclinación, de lo contrario necesitarás soporte y el detalle del retiro del soporte se puede notar.
5. Evita elementos que se traslapen, pueden ser malinterpretados por la impresora. 6. Orienta tu modelo en la base de manera que necesite el menor soporte posible, quizás sea mejor imprimirlo en otro sentido.

Servicios complementarios que ofrecemos en Multitask Technology

Venta de Impresoras 3D

Tenemos a la venta impresoras PRUSA i3 MK3S, por pedido.
La entregamos armada y ofrecemos entrenamiento introductorio.
Este es el modelo que utilizamos en nuestro taller y cuenta con muy buen control de calidad en su fabricación y muy buenos comentarios entre sus miles de usuarios.

Venta de Filamento PLA

Tenemos a la venta filamento para impresión 3D en material PLA de variados colores.

PLA significa ácido poliláctico, mejor conocido como plástico biodegradable o bioplástico, pues se obtienen a partir de almidón de maíz, de yuca, o caña de azúcar.

Entre todos los tipos de filamentos, PLA es el más usado y mejor conocido. Es el filamento estándar para la mayoría de las impresoras 3D de extrusión, también es fuerte y fácil para imprimir con él. Su gran ventaja es que no requiere altas temperaturas.

Diseño Arquitectónico

Desarrollo de proyectos residenciales, comerciales, diseño de muebles, asesoría y trámites.

Renders

Visualización de proyectos arquitectónicos en 3D.

Transmita su visión de diseño a clientes e inversionistas, pues las perspectivas digitales son una gran herramienta para mercadeo y ventas.

Tomas aéreas de lotes y proyectos.

Fotografía y mapping con drones.

¿Por qué elegir Multitask, S.A.?

Contamos ya con 10 años en el mercado local y permanecemos en la búsqueda, desarrollo y aplicación de tecnologías para optimizar los servicios de profesionales técnicos y aumentar la productividad de otras empresas y cadenas de empresas.

Estamos localizados céntricamente en Chanis, ciudad de Panamá, usted puede ver nuestros productos y servicios de primera mano y confirmar que nos esmeramos en el trabajo que realizamos.

Programamos, Diseñamos y ofrecemos soporte técnico. Contáctenos para una cotización.
